GSM/EDGE/TD-SCDMA多模式发射机
申请号：201010003365.1 申请日：2010-01-21
摘要：一种GSM/EDGE/TD-SCDMA多模式发射机，包括：发射处理单元，在EDGE/TD-SCDMA模式下，对发射基带信号进行I/Q调制和数/模转换，产生I/Q调制信号；GSM调制器，在GSM模式下，对所述发射基带信号进行调制，产生GSM调制信号；时钟产生单元，产生时钟信号，在GSM模式下将所述GSM调制信号与所述时钟信号进行叠加，产生GSM上变频信号；可编程混频器，在EDGE/TD-SCDMA模式下输入对所述I/Q调制信号和时钟信号进行混频，产生发射射频信号，在GSM模式下对所述GSM上变频信号进行缓冲，产生发射射频信号。本发明提高了发射机的集成度，降低了硬件开销，减小了成本。

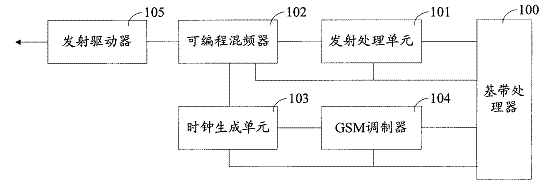

GSM/EDGE/TD-SCDMA多模式发射机结构示意图

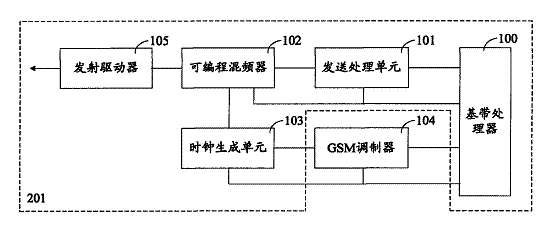

GSM/EDGE/TD-SCDMA多模式发射机在EDGE/TD-SCDMA模式下结构示意图
